HƯỚNG DẪN XỬ LÍ SỰ CỐ LỚP MẠ KẼM KIỀM HỆ PHỤ GIA COLDZINC ACF-II – COLUMBIA BẰNG PHƯƠNG PHÁP HULL CELL
Chú ý: Quy trình trên được áp dụng cho dung dịch mạ kẽm kiềm sử dụng hệ phụ gia COLDZINC ACF-II - COLUMBIA được phân phối bởi Metatech.
Xem thêm: https://metatech.vn/phu-gia-ma-kem
I. Quy trình Hull cell

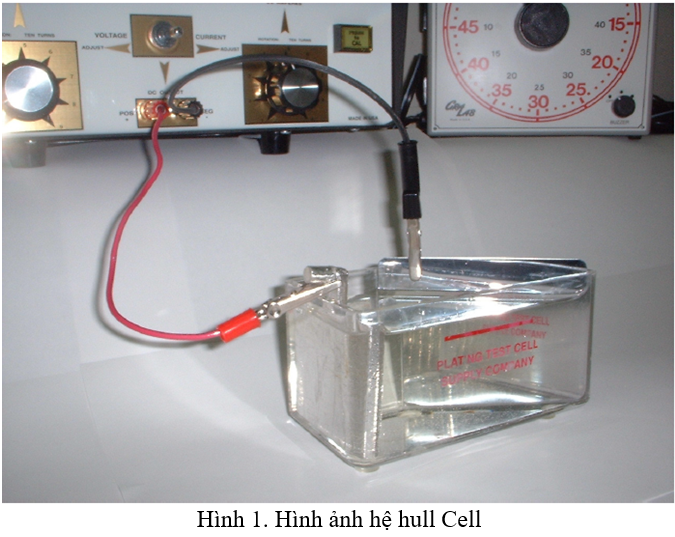

Bước 1. Chuẩn bị dụng cụ: Chỉnh lưu, bình Hull Cell tiêu chuẩn, điện cực dương làm bằng inox, điện cực dương là thép đánh bóng (hình 1).
Bước 2. Đổ 267 ml dung dịch mạ cần kiểm tra vào bình Hull Cell, lắp tấm anode inox, kết nối điện cho dương cự. (Hình 1)

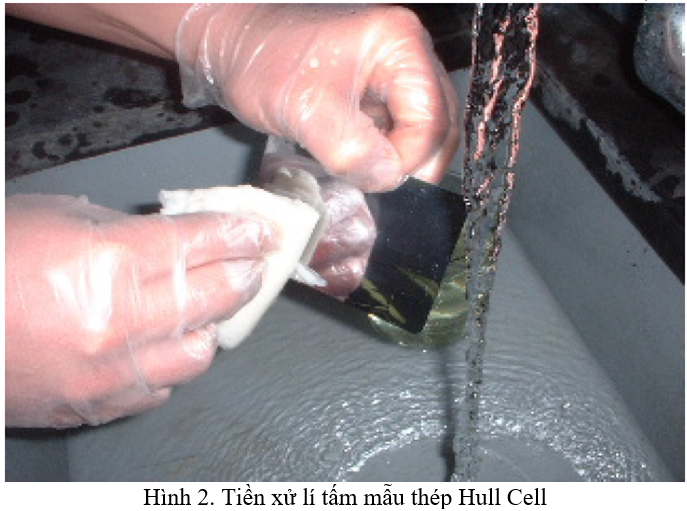

Bước 3. Thực hiện tiền xử lí theo quy trình: Tẩy dầuà rửa nước x2à Hoạt hóa HCl 25-50% àRửa nước x2 à NaOH 5% à Hull Cell. (Hình 1,2)
Bước 4. Kết nối điện (Hình 1) và tiến hành hull Cell theo 2 chế độ:
- 3A- 3 phút – 25oC- không sục khí.
- 1 A- 5 phút – 25oC- không sục khí.
Sau khi đủ thời gian lấy tấm mẫu ra thực hiện theo quy trình sau:

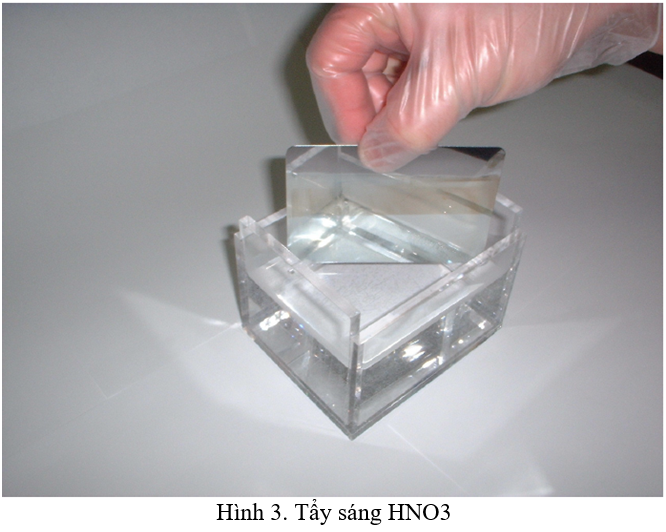

Rửa nước x2 à HNO3 (0.5%) à Rửa nước x2 à Sấy khô (Hình 3).
Bước 5. Quan sát 2 tấm kết quả và so sánh với các trường hợp sau để có phương hướng xử lí:
II. Đánh giá kết quả

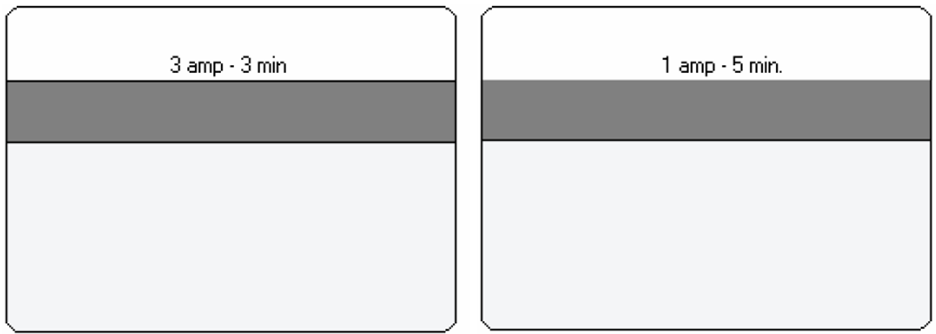

1. Lớp mạ sáng đều ở cả 2 chế độ
- Dung dịch ok tiếp tục duy trì sản xuất.
2. Lớp mạ bị mờ do dư phụ gia bóng Colzinc ACF-II Brightener
Xử lí: khử phụ gia bóng có 3 cách sử dụng 1 trong 3 cách sau:
- Thêm 2,7 ml vào bình hull cell khuấy 10 phút để khử chất bóng.
- Thêm 3 ml dung dịch KMnO4 1% vào bình hull cell khuấy 30 phút để khử chất bóng.
- Thêm 0.1 g than hoạt tính vào bình Hull Cell khuấy 30 phút sau đó lọc.

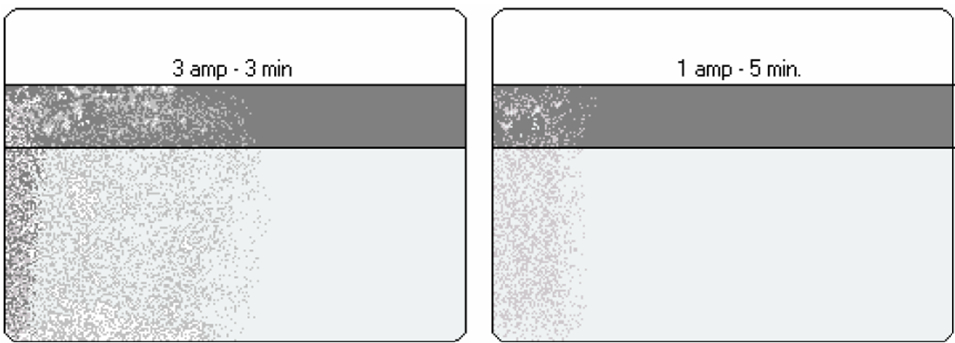

3. Lớp mạ xám ở phần mật độ dòng điện cao và trung bình
Nguyên nhân: Dung dịch mạ bẩn lọc kém
Xử lí: Lọc dung dịch bằng giấy lọc 5 micro.

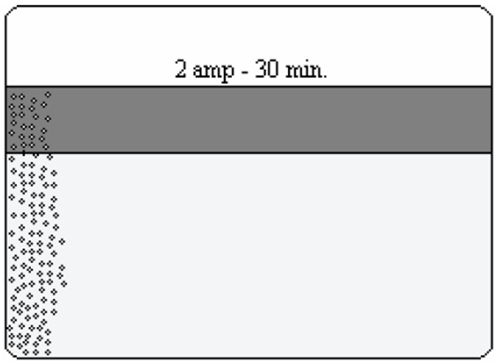

4. Phồng rộp ở vùng mật độ dòng cao khi Hull Cell 2A-30 phút
Nguyên nhân: Dư chất bóng, tạp hữu cơ hoặc nhiễm Cr6+.
Xử lí:
- Lỗi dư chất bóng xử lí như mục 2.
- Để khử tạp hữu cơ thêm 1 ml Colzinc ACF Ductilizer vào bình Hull Cell.
- Thêm 3 ml NaHSO3 1% vào bình Hull Cell khuấy trộn 5 phút để khử Cr6+.

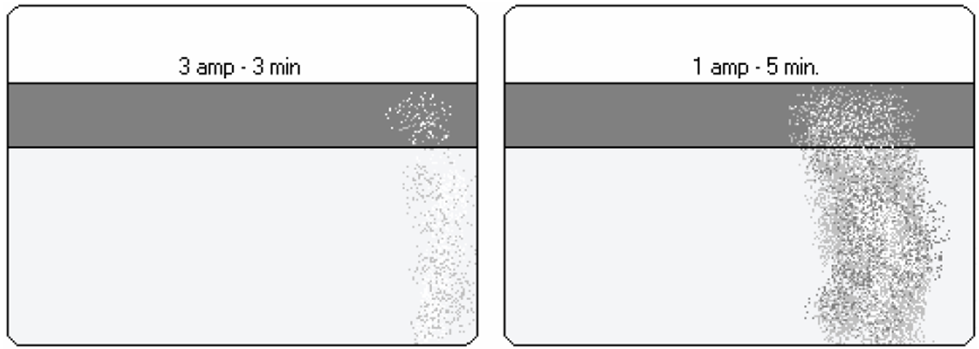

5. Vùng mật độ dòng thấp bị mờ
Nguyên nhân: Sử dụng NaOH không tinh khiết hoặc dùng nước cứng để pha dung dịch.
Xử lí: Thêm 0.5 ml Colzinc ACF Purifier to the Hull cell.
6. Lớp mạ kém bóng vùng dòng cao và trung bình do thiếu phụ gia bóng
Xử lí: Thêm 0.5- 2 ml Colzinc ACF-II Brightener vào bình Hull Cell
7. Độ san phẳng kém (tỉ lệ độ dày vùng mật độ dòng cao và thấp chênh nhau lớn hơn 2.25 lần)
Xử lí: Thêm 0.5- 3 ml Colzinc ACF-II Brightener vào bình Hull Cell.

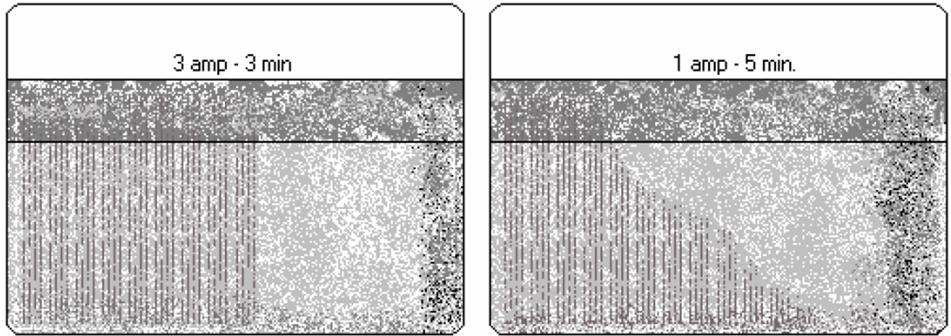

8. Toàn bộ lớp mạ bị mờ sữa do nhiễm tạp hữu cơ
Xử lí: Thêm 0.25- 0.5 ml Colzinc ACF Purifier to the Hull cell
9. Vùng mật độ dòng thấp có lớp mạ mỏng
Nguyên nhân: hàm lượng kẽm kim loại thấp (tối ưu 11g/l).
Xử lí: Tăng cường ngâm lắc kẽm vào bể tạo kẽm để tăng hàm lượng kẽm trong bể lên 11 g/l.
